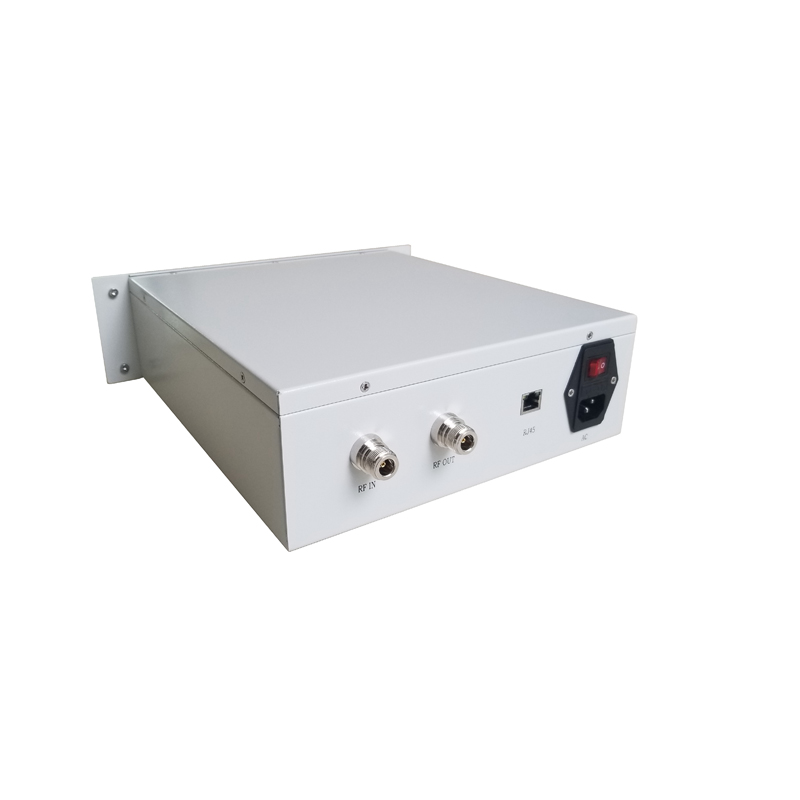

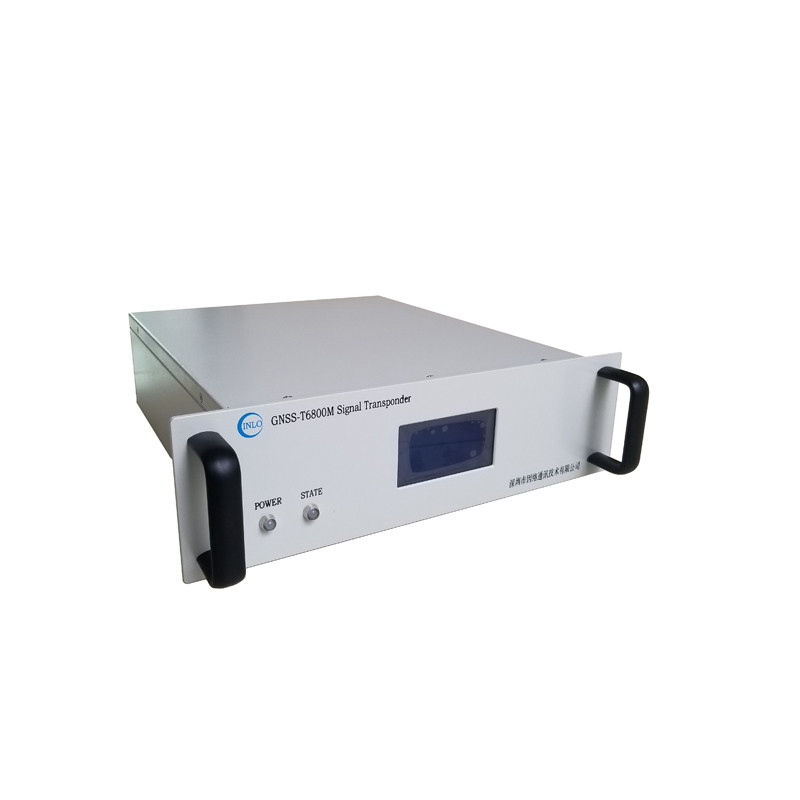

产品名称：远程监控型信号转发器
型 号：GNSS-T6800M
详情介绍
GNSS-T6800M Signal Transponder系列可以接收室外GPS/北斗BD/GLONASS等一种或者多种卫星信号，经滤波、放大、信号分配、信号调节、转发等环节，把卫星信号转入室内或其它卫星信号偏弱（不能到达）的地方，使得各项测试工作在室内即可正常完成。GNSS-T6800M系列具有功耗低，安装简单，信号稳定且信号增益可调等特点，具体配置如下：
◆ GPS(1575MHz)，北斗BD(1561MHz)，GLONASS(1602MHz)等单系统卫星信号频点；
◆ GPS(1575MHz)，北斗BD(1561MHz)，GLONASS(1602MHz)任意两系统二频卫星信号频点组合；
◆ GPS(1575MHz)，北斗BD(1561MHz)，GLONASS(1602MHz)三系统三频卫星信号频点；
◆ GPS L1/L2，BD2 B1/B2/B3，GLONASS G1/G2 三系统七频卫星信号频点；
◆ 其它特殊卫星频点，如Galileo，BD1 L/S等；
主机配置参数Parameters
|
可选频率Optional Frequency（MHz） |
GNSS全频段可选 |
|
增益Gain（dB） |
47±2 |
|
程控衰减Programmable Attenuation（dB） |
0～31 |
|
噪声系数Noise Figure（dB） |
<2.0 |
|
阻抗 Impedance（Ω） |
50 |
|
驻波比Standing-wave Ratio (VSWR) |
<2.0 |
|
信号输出Signal Output |
1组 |
|
接口类型Connector Type |
N-K(输入)；N-K（输出） |
|
供电电压 Voltage（V） |
110-240 V AC |
|
工作温度Operating Temperature（℃） |
-30～+85 |

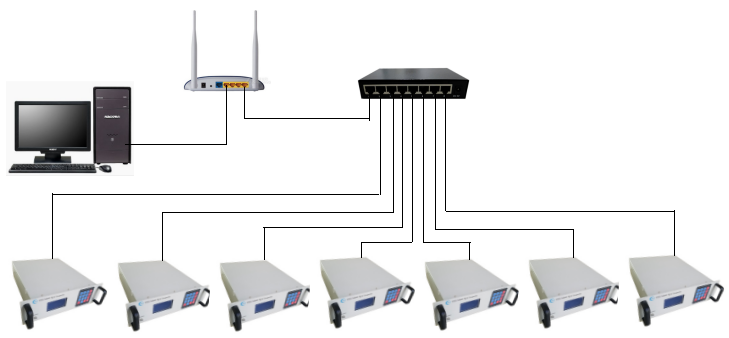

系统原理图：

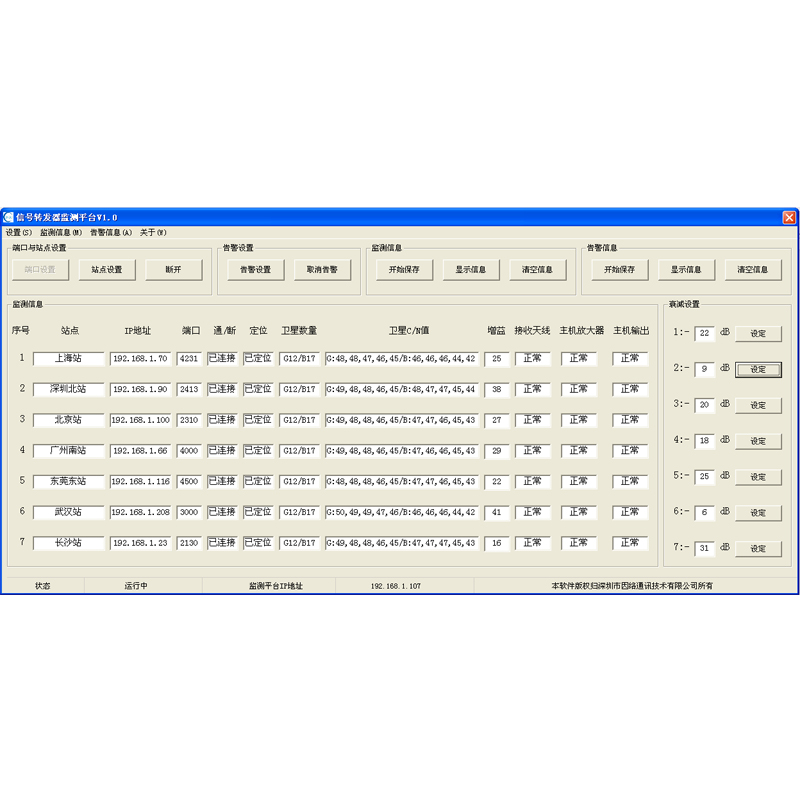

上位机软件界面：
